基本结构

由逆变桥、控制逻辑和滤波电路组成，主要包括输入接口、输出接口、电压启动回路、PWM 控制器、MOS 开关管、直流变换回路、反馈回路、LC 振荡及输出回路、过流过压保护电路、温度保护电路等。

工作原理

先通过 DC/DC 升压电路将低压直流电升压为高压直流电，如采用多个变压器初级线圈等效并联、次级线圈串联的方式组成升压电路，把大功率均匀地分配到每个变压器上，将输入的低压直流电逆变升压成高压交流电，再经整流桥和滤波后得到高压直流电。然后 DC/AC 逆变电路通过开关器件交替导通转换直流电压并输出逆变电压，逆变电压经过 LC 滤波器输出交流电。控制电路则根据需求进行开关频率和占空比的自适应调整，以保证输出电压和电流的稳定。

主要分类

按应用场景：有普通型逆变器、逆变 - 充电一体逆变器、通信专用逆变器、航空及军队专用逆变器、光伏发电逆变器等。

按输出波形：包括方波逆变器、阶梯波逆变器、正弦波逆变器。

按主开关管类型：可分为晶闸管逆变器、晶体管逆变器、场效应逆变器、绝缘栅双极晶体管（IGBT）逆变器等，又可归纳为半控型逆变器和全控制逆变器两大类。

按输出交流电能频率：可分为工频逆变器、中频逆变器、高频逆变器。

按直流电源：可分为电压源型逆变器（VSI）、电流源型逆变器（CSI）。

主要技术指标

包括额定输出电压、额定输出频率、负载功率因数、额定输出电流（或额定输出容量）等。其中，额定输出电压在规定的直流输入电压允许波动范围内，输出额定电流时，逆变器应输出的额定电压值；额定输出频率通常为工频 50Hz，正常工作条件下其偏差应在 1% 以内。

应用领域

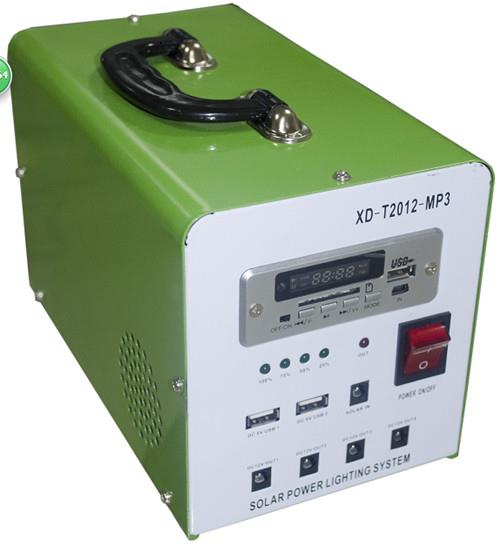

广泛应用于光伏、风力发电等可再生能源领域，是这些发电系统中不可或缺的组成部分。在车载、移动设备、发电机组等场景中也有应用，如车载逆变器可通过点烟器为车载电器供电。此外，在偏远山区、无电地区以及停电应急等情况下，逆变器可将蓄电池等直流电源转换为交流电，为各类电器设备提供电力支持。
